树莓派 CM5：紧凑型计算模块的新突破，为工业与嵌入式应用而生

树莓派 CM5，最新发布的迷你计算模块，以其卓越的性能和紧凑的尺寸，成为工业和嵌入式市场的理想选择。这款模块将树莓派 5 的强大功能整合进更小巧的封装中，特别适合空间受限的应用场景。CM5 提供了丰富的接口，包括M.2接口，使其在数据传输和网络扩展方面更加灵活。无论是DIY项目还是专业应用，CM5都能提供稳定而强大的支持。探索其规格、配件和多样化的DIY应用场景，树莓派 CM5无疑是科技爱好者和专业人士的新宠。

核心内容提要：树莓派 CM5 性能评测、工业自动化、嵌入式解决方案、DIY项目、规格尺寸、接口功能、散热解决方案、树莓派 CM5 与CM4比较

如果需要咨询采购树莓派 CM5 或其他版本，以及其他事宜，可以联系公众号微信群里的 Peggy，她是专业人士。

树莓派 CM5 昨日正式发布。其实在它刚发布的时候，就挺让人惊喜的。它把树莓派 5 的性能整合进了更小巧的封装里，定位主要是工业和嵌入式市场，很契合这类专业场景的应用需求。
当然，业余科技爱好者要是拿到手，也能利用它捣鼓出不少有趣的玩法。只是使用的时候，有些注意事项得牢记，把这些要点弄清楚，才能让树莓派 CM5 用得更顺手，发挥出它拥有的更多可能性。

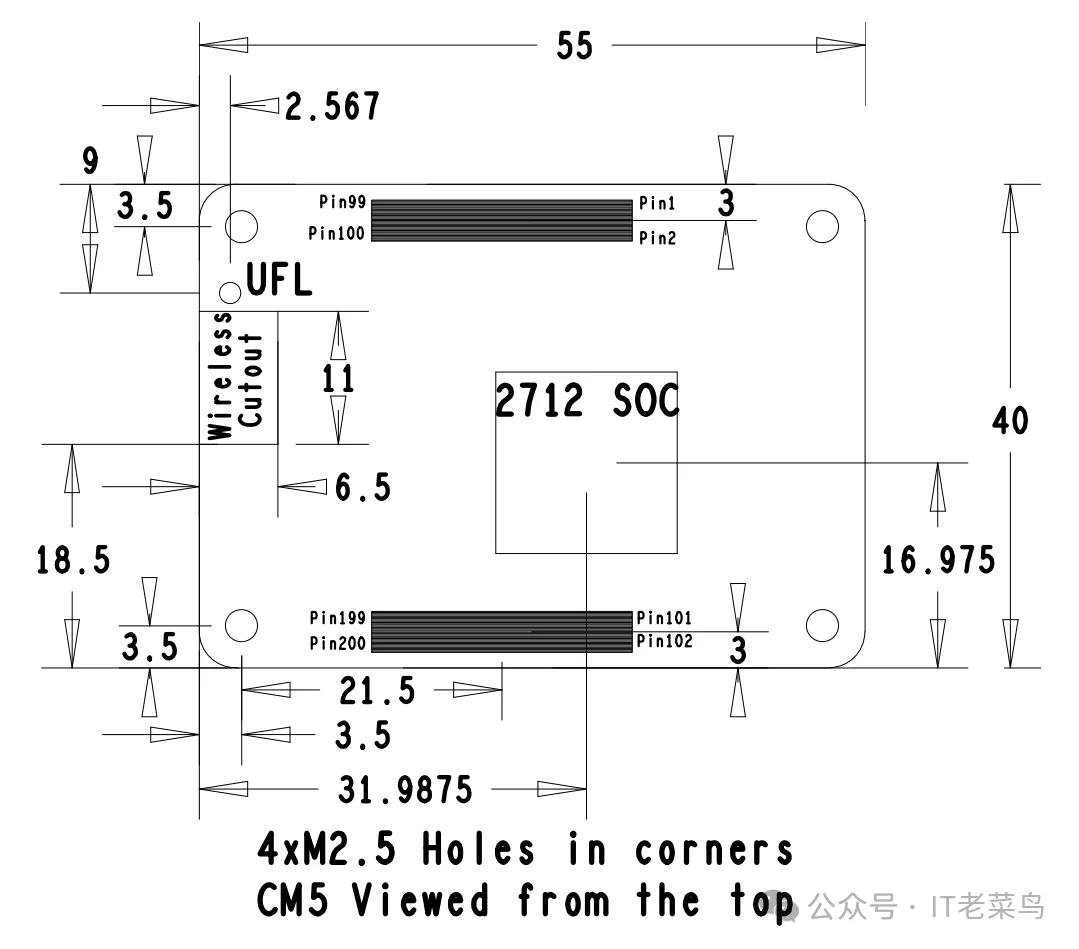

树莓派 CM5 的规格尺寸

树莓派 CM5 模块有着特定的规格与使用要点，需重点关注：

• 尺寸精巧，长 55 毫米、宽 40 毫米，自身厚 4.6 毫米。
• 连接时依堆叠选择，高度为 4.94 毫米或 7.44 毫米。
• 设有 4 个距边缘 3.5 毫米嵌入的 M2.5 安装孔。
• PCB 厚 1.24 毫米（允许±10%公差）。
• BCM2712 SoC（含焊球）高度在 2.2 ± 0.15 毫米区间。

堆叠有两种规格：

• 1.5 毫米高度时，CM5 下方零间隙，适配安费诺 10164227 - 1001A1RLF 连接器。
• 4.0 毫米高度时，下方有 2.5 毫米间隙，适配 10164227 - 1004A1RLF 连接器。

启用板载天线，需朝向外壳边缘，周边金属得切口，防信号降。PCB 天线周围建议留 10 毫米间隔，设计人员要核验性能。天线下禁有金属，接地层切口最小 6.5×11 毫米，理想是 8×15 毫米，不满足要求，尤其 2.4GHz 频段，无线性能易降，条件允许首选外置天线。

树莓派 CM4 与 CM5 的差异

功能特性差异

• 硬件与信号：CM5 换连接器品牌且经高流测试适配自身，CAM1、DSI1 信号可两用（接 CSI 摄像头或 DSI 显示屏）；CM4 的 HDMI 有 ESD 保护，CM5 无，且 CM4 的 CAM0、DSI0 端口及原 VDAC\_COMP 引脚改支持 USB 3.0 与 VBUS 使能，2 个 ADC 通道变 PD CC 信号，PCIe 时钟不再电容耦合。
• 物理结构：CM5 的 PCB 比 CM4 厚 0.04 毫米，主处理器却变薄。
• 走线：HDMI0、HDMI1 和以太网走线长度均改变，P/N 匹配，对应主板线对偏移分别＜1 毫米（原约 25 毫米）、＜5 毫米（原约 25 毫米）、＜4 毫米（原约 12 毫米），差异极小。

电源预算要点

CM5 性能强、功耗大，电源设计要预留 5V 最高 2.5A 电流。若主板难承受，降 CPU 时钟频率降峰值功耗。引脚排列变动详见 CM5 手册。

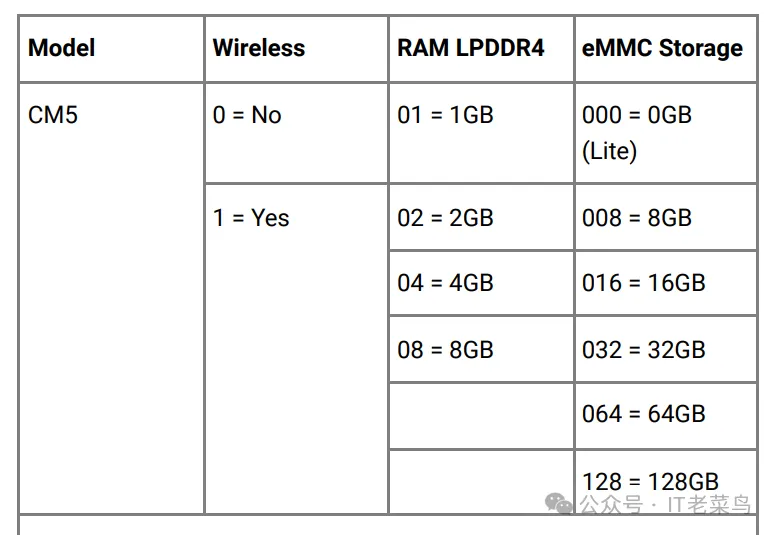

树莓派 CM5 配置规格

对树莓派 CM5 的评价

树莓派 CM5 在产品特性及适用场景层面，有着与 CM4 部分相通的评价维度。倘若你拥有将其妥善嵌入项目的专业技能与充足知识储备，那么它无疑是绝佳之选，值得大胆启用；反之，要是在相关专业能力上有所欠缺，从操作便利性与性价比综合权衡的话，树莓派 4 或者树莓派 5 反倒更为契合实际需求。除非你是高手或者打算“自虐”式学习一段时间吃透树莓派和嵌入式，否则，不建议新手小白购买树莓派 CM5。

其优点颇为显著：

• 外观设计紧凑精巧，能够巧妙适配多种对空间布局有严格要求的项目构建需求，在狭小空间内也可大显身手；
• 算力表现强劲有力，无论是应对繁杂的数据运算流程，还是处置多线程同步运行的工作负载，皆能高效、流畅地予以处理，稳定发挥实力；
• 延续了计算模块 4 的出色传统，所配备的 IO 板接口类型丰富多样、数据传输稳定可靠，为后续外接各类设备、拓展功能模块架构起坚实“桥梁”，极大助力多功能集成系统的搭建。

当然，它也并非十全十美，存在一定局限性：

• 一方面，要想将其潜能充分挖掘、让各项优势在项目实践里得以淋漓尽致地展现，使用者需具备扎实深厚的专业技术功底，从硬件的精准适配安装到软件的精细调试优化，各个环节均需熟练把控，这无疑为入门者、技术新手竖起了一道较高的门槛；
• 另一方面，在价格定位上，相较同系列的其他部分产品，其售价偏高，一旦涉及大规模项目部署应用，或者项目本身对预算把控极为严苛时，成本负担便会显著加重，成为限制其广泛选用的一大关键掣肘因素。

树莓派 CM5 配件

倘若你平日热衷于关注电子产品领域动态，尤其是对嵌入式方向颇有研究，那最近在各大电子产品网店溜达时，想必会有新发现——不少适配树莓派 CM5 的配件纷纷上架啦。与此同时，备受瞩目的树莓派 CM5 也如期上市，如约和广大爱好者们见面。

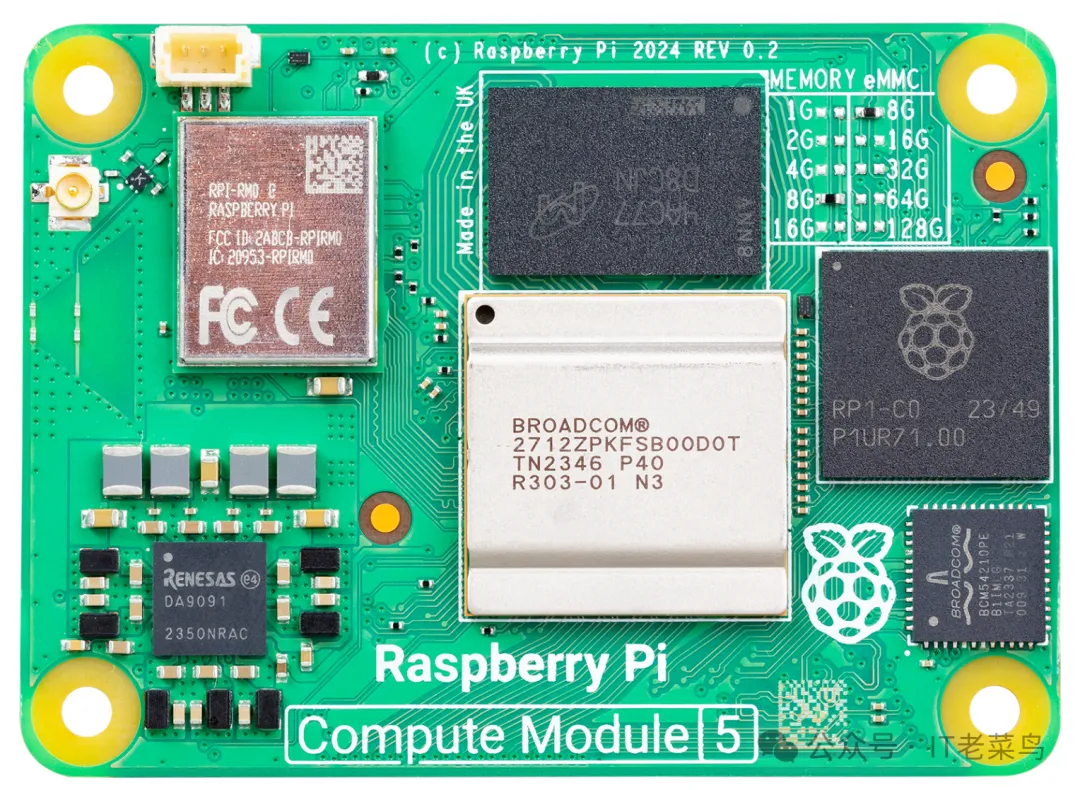

随文附上的图片，正是树莓派 CM5 及其IO板的“靓影”，快来一饱眼福吧！

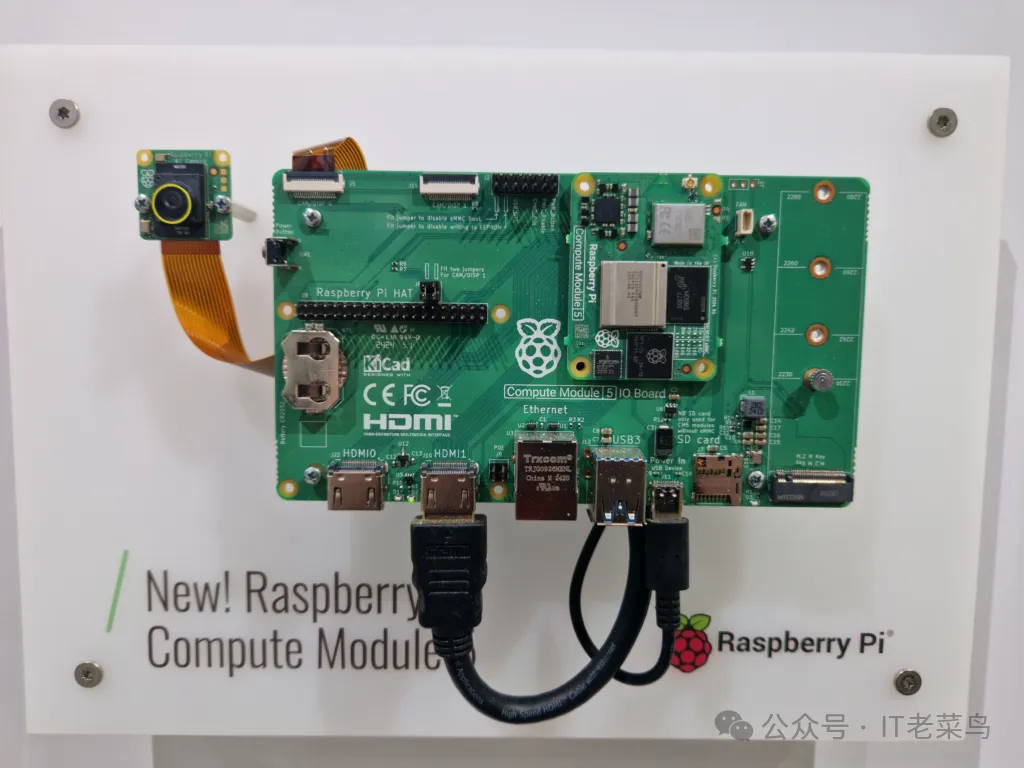

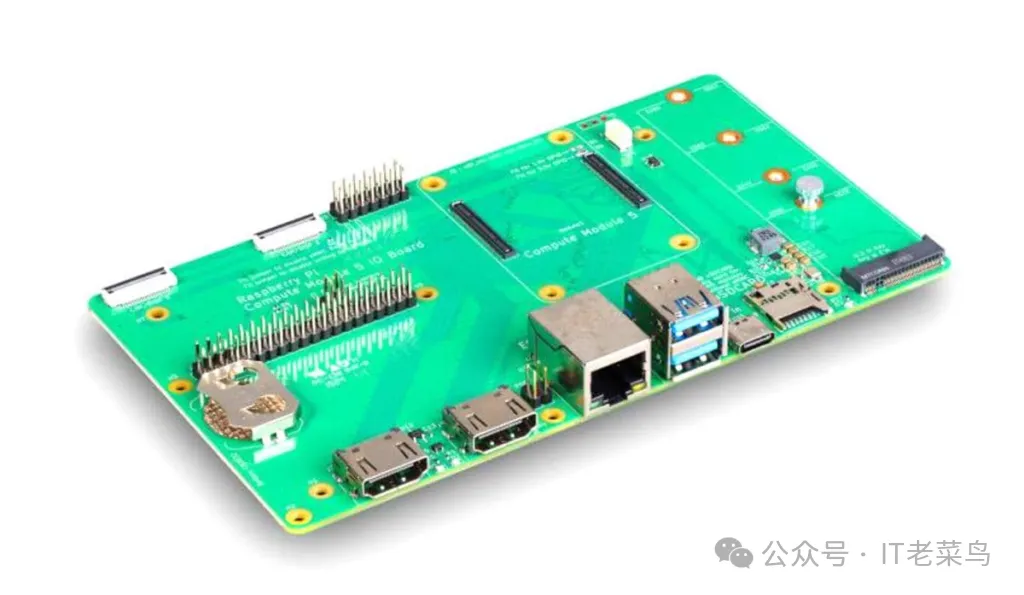

树莓派 CM5 IO 板

树莓派 CM5 的 IO 板已亮相，乍看与 CM4 版相似，实则有革新，将直接的 PCIe 接口换为 M.2 接口。

板上接口丰富，USB-C 兼具供电及数据传输可能，还有 microSD 卡槽、2 个 USB-A 3.0 接口、RJ45 以太网口、2 个 HDMI 接口、CSI/DSI 接口、GPIO 接口与 RTC 电池座，且有望支持树莓派 5 的 PoE HAT+。

Mouser 标价单个 20 美元，最少订 48 个，不含税，预估发布后单买加税要多花几美元。板载 M.2 连接器，让人猜测树莓派 500 会不会也配类似接口。

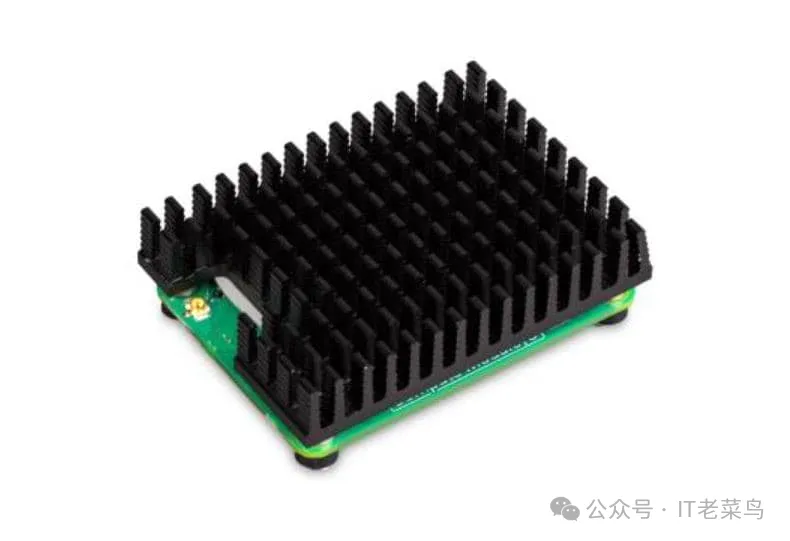

树莓派 CM5 被动散热器

产品清单里，接下来介绍一款树莓派 CM5 被动散热器。它外观是常规样式，贴合 CM5 身形构造，工艺精细，利于与设备适配、导热。市场标价约 5 美元，性价比不错。

散热效能方面，虽没专门测试它在 CM5 上的表现，但我在树莓派 CM4 用过类似款。CM4 满负荷甚至过载运行时，该散热器靠散热鳍片布局、优质导热材质，能有效驱散热量，把设备温度控制在合适范围，保障系统稳定运行。由此推测，用在 CM5 上它应该也能胜任散热工作。

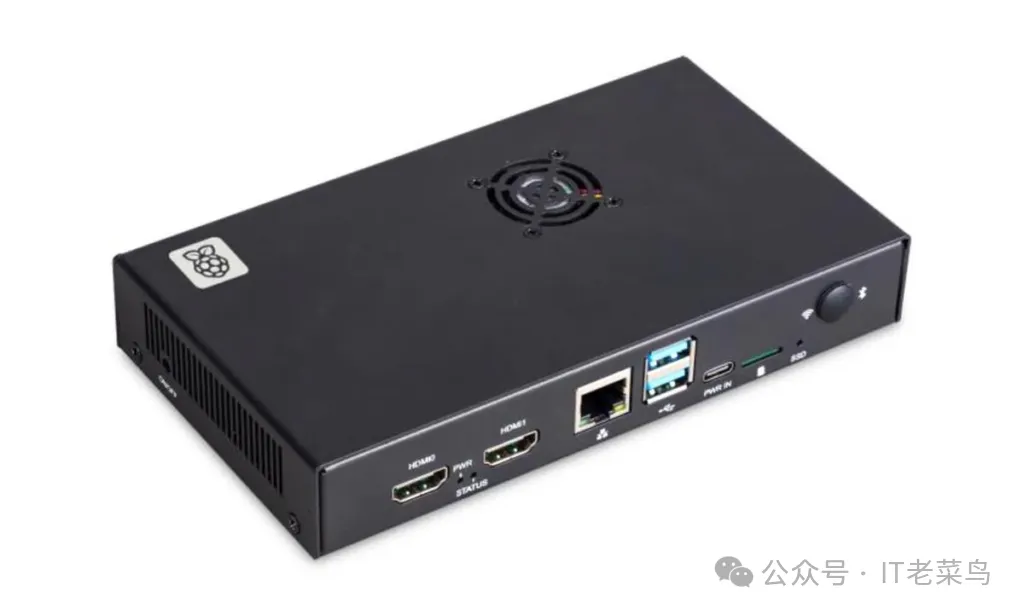

树莓派 CM5 IO 板外壳

此次新登场的树莓派 CM5 IO 板外壳值得关注。其外观呈现为金属质地，造型美观，尤为突出的是通风设计出色，保障空气良好流通，利于内部元件散热。在接口布局上十分贴心，所有前置的 IO 接口都预留了便捷接入空间，使用时无需繁琐操作，轻松就能连接外部设备。

外壳还专门设有一处槽位，意图明显，是给 Wi-Fi/BT 天线伸出预留的通道，方便无线模块发挥功能，不过目前尚不明确随外壳是否附赠所需部件，有可能得另行寻觅配置。另外，细心观察能发现一处风扇切口设计，合理推测后续大概率会配套风扇，毕竟此次搭载的 BCM2712 SoC 相比树莓派 4 的芯片功耗更高，运行发热更显著，将其装在金属盒封闭环境里，散热压力骤增，配备风扇辅助散热就显得尤为必要、顺理成章。

从价格角度看，该外壳单个单元标价 15 美元，倘若真如预期包含风扇，综合性价比优势便凸显出来，无疑是物超所值，对追求设备稳定性、完整性的用户来说极具吸引力。

树莓派 CM5 的 DIY 应用场景

1. 小型服务器搭建：树莓派 CM5 有较强处理能力与多样接口，接上大容量硬盘，能搭建家庭媒体服务器，存储播放视频、音频等，多设备同时访问时播放更流畅，比树莓派 4 表现好；也可做 Web 服务器，承载个人网站、博客，响应快、访问量承载多。
2. 智能安防系统：用 CM5 的 GPIO 接口连摄像头、传感器，能打造安防系统。它可支持更高分辨率摄像头与复杂图像识别算法，精准识别人物和物体，结合运动传感器，检测异常就触发录像、报警，画面实时传至手机或电脑，性能优于树莓派 4。
3. 工业自动化控制：在工业场景，CM5 连接工业传感器与控制器，像温度、压力传感器，能采集数据、监控设备状态，按设定条件控制设备启停、调节参数，满足工业现场需求，成本比专业工控设备低，效果比树莓派 4 更适配复杂工况。
4. 游戏模拟器主机：CM5 安装游戏模拟器系统，连手柄后可当游戏主机，处理能力强，能流畅运行较多经典游戏，体验佳，成本远低于专业游戏主机，运行游戏比树莓派 4 更顺畅。
5. 智能家居控制中心：作为智能家居控制中心，CM5 经 GPIO 接口或无线通信模块连接智能开关、温湿度传感器等设备，集中控制并智能联动。用户能用手机或语音控制家中智能设备，能连接设备多、控制逻辑更复杂，强于树莓派 4。
6. 数字 signage（数字标牌）展示：在商业场所或办公区域，利用树莓派 CM5 连接显示屏，可搭建数字标牌系统。凭借其良好的图形处理能力，能流畅展示高清图片、动态视频广告或者实时资讯更新内容，如商场促销信息、办公楼层导览等。可以设定播放列表与定时切换规则，配合无线模块还能远程更新展示素材，相较树莓派 4，展示效果更清晰、切换更顺滑，减少画面卡顿、撕裂情况，降低设备维护与内容更新成本。
7. 智能农业监控系统：在农业大棚场景下，CM5 与土壤湿度传感器、光照传感器、空气温湿度传感器等相连，实时收集农作物生长环境数据。依据数据分析，精准控制灌溉系统、遮阳帘、补光灯等设备的开启与关闭时长，保障农作物处于最佳生长条件。对比树莓派 4，能同时处理更多传感器数据，应对复杂农业环境变化做出更及时、合理的调控动作，助力农业生产精细化管理且设备投入性价比高。
8. 音乐制作简易工作站：连接专业音频接口、MIDI 键盘等设备，树莓派 CM5 可组建为音乐制作的基础工作站。利用其运算能力运行音乐编辑软件，加载各类软音源进行旋律创作、音频剪辑混音等工作，对于多音轨录制与回放处理表现出色，远胜树莓派 4，让音乐创作者在有限预算下，获得相对专业且流畅的创作体验，挖掘更多音乐灵感。
9. 集群计算实验平台：可以将多个树莓派CM5组成一个小型的集群计算环境。对于科研机构或者高校实验室来说，这是一个低成本的集群计算实验平台。它可以用于并行计算课程教学，让学生们亲身体验分布式计算的原理和过程。在一些简单的数据挖掘和科学计算任务中，如基因序列比对、简单的气象数据模拟等，相比树莓派4，CM5集群能够以更高的效率处理数据，因为其单个性能的提升使得整体集群的计算能力更加强劲。
10. 智能交通流量监测系统：在交通领域，树莓派CM5可以连接摄像头和车辆传感器（如地磁传感器）。通过摄像头识别车牌号码和车辆类型，用地磁传感器统计车流量和车速。在路口或者特定路段进行交通流量监测，其强大的处理能力可以同时处理多个摄像头的数据，并且能够更快速地将数据上传到交通管理中心。相较于树莓派4，CM5能够支持更高分辨率的摄像头，使得车牌识别的准确率更高，而且在处理大量交通数据时更不容易出现延迟，为智能交通管理提供更准确的数据支持。
11. 虚拟专用网络（VPN）服务器：树莓派CM5可以被配置成一个VPN服务器。对于小型团队或者家庭用户来说，这是一个经济实惠的网络安全解决方案。它可以隐藏用户的真实IP地址，实现安全的远程访问。凭借其较强的网络性能，在加密和解密网络数据时，相比树莓派4能够提供更高的带宽和更稳定的连接，支持更多的设备同时连接到VPN服务器，满足用户在不同网络环境下安全访问内部资源的需求。
12. 电子图书馆服务器：连接大容量存储设备后，树莓派CM5可以作为一个电子图书馆服务器。可以存储大量的电子书、学术论文、杂志等电子文献。通过网络，用户可以在不同的设备上访问这些资源，并且可以实现简单的文献分类和检索功能。与树莓派4相比，CM5的性能提升使得在处理大量文献的检索请求时更加高效，同时支持更多用户同时在线阅读和下载电子文献，为小型机构或者学习小组提供了一个便捷的电子资源共享平台。

总结

树莓派 CM5 有优有缺。

优点是性能强，运算超 CM4，助力 DIY 项目开展；M.2 及常用接口利组网与拓展场景；散热适配佳，可长时间运行；性价比高、生态有潜力，依托社区有望降本扩用。

缺点为对使用者要求高，新手需学硬件组装和软件调试；配件采购有门槛、价格比较高，影响短期内在爱好者当中的普及。总体在多领域有拓展空间。
